Aus dem Jinpeng-Projektarchiv: Acht12TPD-Chargenreifen-Pyrolyseanlagen in Nanping, Fujian — Mehrlinienplanung für eine feuchte Bergprovinz2018)

Projektdetails

Projektstandort

Nanping, Provinz Fujian, China

Konfiguration

8 × XY-8-P Chargentyp horizontal rotierende Pyrolyseanlagen (12TPD-Auslegungskapazität pro Einheit

Kombinierte Nennkapazität

96TPD (8 × 12TPD)

Rohstoffe

Altreifen

Projektjahr

2018

Ursprünglicher Projektstatus

Geliefert und in Betrieb genommen in 2018, laut Jinpengs Projektunterlagen

Aktueller Betriebsstatus

Nicht unabhängig überprüft

Lieferant

ShangqiuJinpeng Industrial Co., Ltd. (PYROJIN)

Eröffnung: Maßstab in einer feuchten Bergprovinz

Eine Chargen-Anlage wird normalerweise als die kleinskalige Antwort auf Altreifen angesehen - ein Reaktor, ein Zyklus, ein bescheidener Durchsatz. Dieses Projekt kehrt diese Annahme um. Acht Chargen-Linien, jede mit einer geplanten Kapazität von 12 TPD, sind auf einem einzigen Gelände im Hügelland Nordwest-Fujians angeordnet, für eine kombinierte geplante Kapazität von 96 TPD, ohne dass eine kontinuierliche Anlage vorgesehen ist. Die interessante Frage ist, was sich ändert, wenn die Chargen-Idee in einer feuchten Bergprovinz um den Faktor acht skaliert wird. Acht ungefähr 24-stündige Zyklen müssen abgestimmt werden, damit Beladung, Vorheizen, Pyrolyse, Abkühlung und Entladung nie kollidieren. Rohstoffe, die bei starkem Regen gelagert werden können, müssen bis zur Beschickung trocken gehalten werden. Kondensation, Kühlwasser und Produktlagerung müssen bei einer oft hohen Luftfeuchtigkeit im Jahresverlauf funktionieren. Hier tragen Planung und Lagerung genauso viel Gewicht wie das Reaktordesign.

Projekt Hintergrund & Konfigurationslogik

Nanping ist keine industrielle Ebene. Es ist eine Präfektur der Wuyi-Bergketten, wo die Quellflüsse des Min-Flusses enge Täler schneiden und der Straßenverkehr diesen Korridoren folgt. In einem solchen Gelände kommen die anfallenden Reifen in der Regel aus einem weiten Einzugsgebiet in unregelmäßigen Mengen - ein Lkw-Fuhrpark hier, eine landwirtschaftliche Genossenschaft dort - und nicht in gleichmäßigen Strömen. Die Konfiguration wurde auf dieser materiellen Realität und auf das Klima der Provinz abgestimmt, mit starkem Regenfall und hoher Luftfeuchtigkeit für einen großen Teil des Jahres.

Die Anlage basiert auf Parallelität. Jede XY-8-P-Einheit ist ein batchartiger horizontaler Drehreaktor mit einer 12 TPD-Entwurfskapazität, und Batchreaktoren werden typischerweise in der 1-15 TPD-Spanne dimensioniert, während kontinuierliche Anlagen den 20-50 TPD-Bereich abdecken - sodass die kombinierte Entwurfskapazität des Standorts von 96 TPD bewusst die Summe von acht identischen Linien ist, anstatt die Produktion einer kontinuierlichen Anlage. Diese modulare Architektur eignet sich für ein Standort in hügeligem Gelände. Linien können stufenweise hinzugefügt werden, sobald das Rohstoffvolumen bestätigt ist, sodass der endgültige Platzbedarf nicht am ersten Tag festgelegt ist. Identische Linien teilen Ersatzteile, Bedienerfähigkeiten und Zyklusdisziplin, wodurch die Lernkurve von einem Reaktor auf acht komprimiert wird. Ein Wartungsstopp einer Einheit legt den Standort nicht still.

Kerntechnologie & Produktionsanalyse

Mehrlinienplanung: Zyklusabstimmung

Der Chargen-Zyklus dauert ungefähr 22-24 Stunden: etwa zwei Stunden Beladung, vier Stunden Vorheizen, zehn Stunden Pyrolyse, vier bis sechs Stunden Abkühlung, zwei Stunden Entladung. Alle acht Linien werden mit identischen Zeitplänen betrieben, sodass jede Beladung, Entladung und Nachfragespitze zusammenfällt. Der Produktionsplan ist daher ein Zeitplan: Die Linien sind so abgestimmt, dass zu jeder Stunde einige in der Pyrolyse sind, während andere laden, abkühlen oder entladen. Die Staffelung gleicht die Belastung der Arbeitskräfte, des Kühlwasserkreislaufs und der Heizseite aus. Dies ist der Unterschied zwischen dem Besitz von acht Reaktoren und dem Betrieb eines Acht-Einheiten-Zeitplans.

Überdachte Lagerung: Trockene Aufbewahrung des Rohmaterials vor der Beladung

Der Niederschlag in Fujian ist eine Prozessvariable, noch bevor er einen Reaktor erreicht. Wasser, das im Profil eines Reifens und zwischen seinen Lagen eingeschlossen ist, gelangt in die Beladung; im Reaktor muss es verdampft werden: Es nimmt während des Vorheizens Wärme auf, erhöht die Dampfmenge, die der Kondensationsabschnitt bewältigen muss, und erhöht den Wasseranteil, der sich mit dem Öl abtrennt. Der Standort wurde daher mit überdachter Rohstofflagerung zwischen Einlauf und Beladung geplant - Reifen kommen an, werden zwischengelagert und unter Dach beladen, sodass die Regenzeit nicht zur Rohstoff-Feuchtigkeitszeit wird. Außerdem bleibt der Zwischenlagerbereich bei starkem Regen nutzbar und begrenzt Schlamm und Verunreinigungen, die in den Prozess gelangen.

Umgang mit Prozessen in feuchtem Klima: Kondensation, Kühlung und Produktlagerung

Die Feuchtigkeit beeinflusst den Endabschnitt des Prozesses. In einem warmen, feuchten Klima muss der Kondensationsbereich mehr latente Feuchtigkeit ableiten, und die Kühlwasserkreisläufe arbeiten gegen höhere Umgebungstemperaturen am Feuchtkugelpunkt, was die Effektivität der offenen Wärmeableitung vermindert. Kühlleistung und Wassermanagement waren daher Designpunkte von höchster Priorität. Die Handhabung der Produkte folgt derselben Logik: Pyrolyseöl wird in versiegelten Behältern gelagert, sodass Regen und Kondensation nicht eindringen können, und das zurückgewonnene kohlenstoffhaltige Material wird unter Schutz aufbewahrt, damit es vor Prüfung oder Versand keine Feuchtigkeit aufnimmt. Steuerungs- und Elektrogeräte werden in geschützte Gehäuse eingebaut, was bei feuchter Umgebung übliche Praxis ist.

Gasrückführung und die installierte Behandlungskette

Jeder Reaktor arbeitet als geschlossenes, mikro-unterdrucksystem mit indirekter Beheizung, sodass das Material niemals mit der Flamme in Kontakt kommt und die Atmosphäre inert bleibt. Nicht kondensierbares Gas kann in das Heizungssystem zurückgeführt werden, sofern das installierte Design und die Betriebsbedingungen dies zulassen, und die Planung ermöglicht, dass diese Rückführung das Brennstoffgleichgewicht über die Linien hinweg ausgleicht. Abgase von der Heizseite passieren das installierte Behandlungssystem - einen Sprühturm mit Laugenlösung, gefolgt von einem Adsorptionsturm zur Entschwefelung und Entstaubung -, das so ausgelegt ist, dass es unter ordnungsgemäßen Betriebsbedingungen die lokalen Emissionsanforderungen erfüllt. Das Design beansprucht keine absolute Reinheit; es beschreibt eine definierte Behandlungskette, deren Leistung vom Betrieb und von den lokalen Anforderungen abhängt, die erfüllt werden müssen.

Entladezyklus und Wartungsfenster

Jede Anlage beendet ihren Zyklus, indem sie abkühlt und dann die Feststoffe entlädt: rückgewonnenes kohlenstoffhaltiges Material und der von der Reifenstruktur getrennte Stahldraht. Bei acht Anlagen erfolgt die Entladung rotierend statt gleichzeitig, sodass die Arbeitsbelastung für die Entfernung der Feststoffe innerhalb der Kapazität des Standorts bleibt und die Produkte ohne Engpass in ihre eigenen Lagerbereiche gelangen. Identische Anlagen machen die Wartung modular: Eine Einheit kann außer Betrieb genommen werden, während die anderen weiterlaufen, und der Ersatzteillagerbestand für einen Reaktor dient allen acht - man verliert also einen Tag lang die Durchsatzleistung einer Linie, ohne den gesamten Standort zu verlieren.

Foto 1

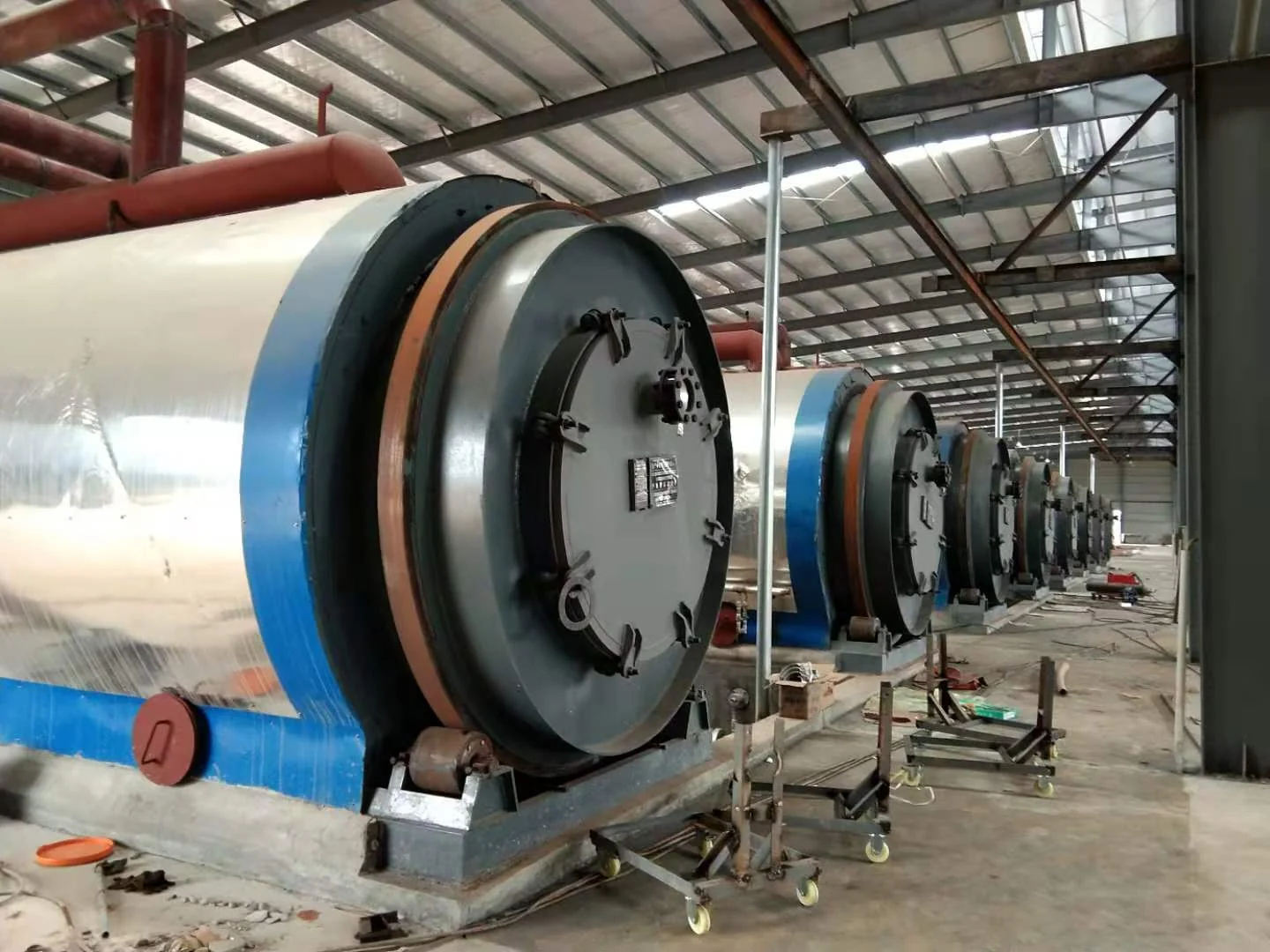

Gesamtansicht der Acht-Einheiten Chargenpyrolyseanlage in Nanping, Fujian - das Layout der Mehrlinien-Reaktoren und der überdachte Lagerbereich. Foto während der Installation und Inbetriebnahme aufgenommen in 2018.

Foto 2

Prozessdetail in Nanping: Reifen unter einem Dach gestapelt für die Chargenbefüllung am Reaktor. Foto während der Installation und Inbetriebnahme aufgenommen in 2018.

Projektspezifikationen

Was das Projekt demonstriert

Dieses Projekt zeigt, dass eine Chargen-Architektur eine große kombinierte Designkapazität durch diszipliniertes Multi-Linien-Scheduling erreichen kann, anstatt durch eine einzelne kontinuierliche Anlage. Für Kunden in hügeligen oder feuchten Regionen zeigt es, warum überdachte Lagerung und Kondensations-/Kühlungsdesign von Beginn an in den Standortplan gehören und warum der Produktionsplan eines Standorts mit mehreren Einheiten ein Zeitplan und kein Zyklus ist. Prüfer sollten untersuchen, wie Be- und Entladung sowie Brennstoffbedarf über die Linien abgestimmt werden, die Abdeckung und Entwässerung der Lagerbereiche sowie das Kühlwassersystem für feuchte Bedingungen. Acht Reaktoren auf einem Standort sind eine Absichtserklärung; ein funktionierender Zeitplan für acht Einheiten ist die tatsächliche Fähigkeit.

Über Jinpeng

Shangqiu Jinpeng Industrial Co., Ltd. entwirft und fertigt Chargen-, halbkontinuierliche und kontinuierliche Pyrolyseanlagen, Öldestillationssysteme und unterstützende Ausrüstung für Altreifen, Kunststoffabfälle, Ölschlamm, gummibasierte Materialien und andere geeignete kohlenstoffreiche Rohstoffe. Die Projektkonfiguration wird um Materialeigenschaften, Produktionsziele, Standortbedingungen und geltende lokale Anforderungen entwickelt. Für Projektbesprechungen besuchen Sie www.pyrolysis-machine.com.

Haftungsausschluss & Archivhinweis

Alle in diesem Artikel angegebenen Kapazitäten sind Designwerte; der tatsächliche Durchsatz hängt von den Eigenschaften des Ausgangsmaterials und den Betriebsbedingungen ab. Produktausbeuten und -eigenschaften sind nicht garantiert und müssen durch Tests des jeweiligen Ausgangsmaterials ermittelt werden. Energieverbrauch und Emissionsleistung hängen von den installierten Hilfssystemen und vom tatsächlichen Betrieb ab, und das endgültige Projekt-Design muss den geltenden lokalen Vorschriften und Anforderungen entsprechen.

Archivhinweis: Diese Rückschau basiert auf den Projektunterlagen und Fotografien von Jinpeng aus der ursprünglichen Liefer- und Inbetriebnahmephase. Sie beschreibt die dokumentierte Projektkonfiguration und stellt keine Überprüfung des aktuellen Betriebszustands der Anlage dar.
