Aus dem Jinpeng-Projektarchiv: Zehn 12 tpd Chargen-Verschleißreifen-Pyrolyseeinheiten in einer Stahlindustrie-Stadt — Baotou, Innere Mongolei, 2019

Projektdetails

Projektstandort

Baotou, Innere Mongolei, China - eine Industriestadt, deren Wirtschaft rund um Stahlherstellung, Bergbau und Schwertransporte aufgebaut ist

Konfiguration

Zehn XY-8-P / PB Chargen-Typ horizontale Rotationspyrolyseeinheiten, jede mit einer 12 TPD Auslegungskapazität

Kombinierte Nennkapazität

120 TPD (10 Einheiten × 12 TPD, Konstruktionswerte)

Rohstoffe

Altreifen (ganz oder zerschnitten, chargenweise geladen)

Projektjahr

2019

Ursprünglicher Projektstatus

Geliefert und in Betrieb genommen in 2019

Aktueller Betriebsstatus

Nicht unabhängig überprüft

Lieferant

ShangqiuJinpeng Industrial Co., Ltd. (PYROJIN)

Eröffnung

Zehn Chargenreaktoren in einem Hof sind eine Aussage über Kapital. Ein funktionierender Zehn-Einheiten-Plan ist eine Aussage über den Betrieb - und die beiden sind nicht dasselbe. Das Baotou-Projekt, geliefert und in Betrieb genommen in 2019, ist ein Archivfall über diesen Unterschied: zehn 12 TPD Chargenpyrolyseeinheiten in einer Stadt der Stahlindustrie in der Inneren Mongolei, dimensioniert gegen eine dichte Altreifenauffangmenge und organisiert, sodass die installierte Hardware einem täglichen Rhythmus folgt. Als Beschaffungsliste bietet die Anlage 120 TPD Auslegungskapazität. Als Produktionsplan ist es eine Rotation - und die Rotation, nicht die Anzahl der Reaktoren, macht daraus eine Anlage statt eines Maschinengartens.

Projekt Hintergrund & Konfigurationslogik

Baotou ist eine Industriestadt. Stahlherstellung, Bergbau und Schwertransporte konzentrieren große Fahrzeuge und große Reifen in einem kleinen Radius, und eine industrielle Arbeitskraft, Energie, Brennstoff und Transportwege gehören dazu. Das ist die Umgebung, in der ein Standort mit zehn Einheiten entworfen wurde: ein Einzugsgebiet, das dicht genug ist, um einen großen Bedarf zu rechtfertigen, und eine Infrastruktur, die stark genug ist, um ihn zu unterstützen.

Die Konfiguration wurde um diese Einzugslogik herum entworfen: zehn Chargeneinheiten mit je 12 TPD Nennleistung ergeben zusammen 120 TPD - ein Maßstab, der nur dort Sinn macht, wo die Aufnahme in Menge und Rhythmus aufrechterhalten werden kann, da Chargenanlagen eine schwache Versorgung nicht durch schnelleres Laufen ausgleichen können. In einer Industrieregion sind Reifenabfälle ein ganzjähriger Strom von Lkw-, Bus- und Offroad-Reifen, und der Standort wurde so angelegt, dass sie entweder vollständig empfangen oder geschnitten und zur Reaktorlaufbahn zwischengelagert werden. Der Maßstab wurde durch das bestimmt, was die umliegende Wirtschaft liefern konnte, nicht durch die Zahl, die den Hof füllte.

Kerntechnologie & Produktionsanalyse

Dichte des Rohmaterials und der Bedarf von zehn Einheiten

Eine kombinierte Auslegungsleistung von 120 TPD ist ein großer Bedarf, und Chargengeräte verzeihen keinen leeren Reaktor: Jede Einheit ist während des Ladens einem festen Zyklus verpflichtet. In allgemeinen Auslegungsbegriffen tendieren Reifenströme in einer Industrieregion zu größeren Durchmessern - Transport- und Geländereifen - die einen höheren Öl-Ausbeutereferenzbereich als Pkw-Reifen aufweisen, während sie pro Tonne mehr Stahldraht enthalten. Diese Mischung erhöht den Drahtanteil beim Entladen und macht die Planung der Aufnahme, die zehn Reaktoren in Rotation versorgt, unerlässlich. Ganze oder geschnittene Reifen werden in Chargen geladen, und die Lagerung musste die Lieferungen und den Zyklus überbrücken.

Der Chargenzyklus als Basisrhythmus

Jede Einheit ist ein horizontaler Drehreaktor, indirekt beheizt, mit Material unter inerten, anaeroben, mikro-negativem Druck, der sich mit etwa 0.4 U/min in einer Q345R Kessel-Stahlschale dreht. Ein typischer Auslegungszyklus dauert ungefähr 22-24 Stunden: zwei Stunden Laden, vier Stunden Vorheizen, zehn Stunden Pyrolyse, vier bis sechs Stunden Abkühlen und zwei Stunden Entladen. Die Bedeutung liegt nicht in einer einzelnen Phase, sondern im Zyklus über zehn Einheiten: Zu jeder Stunde befinden sich die Reaktoren in unterschiedlichen Phasen - einer beim Laden, zwei beim Vorheizen, vier bei der Pyrolyse, zwei beim Abkühlen, einer beim Entladen. Der Rhythmus der Anlage ist die Überlagerung von zehn versetzten Zyklen.

Zehn Reaktoren vs. ein funktionierender Zehn-Einheiten-Plan

Dies ist der Kerndifferenz des Falls. „Zehn Reaktoren“ ist eine Hardware-Aussage - eine Zählung von Behältern, Brennern und Fundamenten. „Ein Zehn-Einheiten-Plan“ ist eine Betriebs-Aussage - die Reihenfolge, die die Rolle jedes Reaktors zu jeder Stunde bestimmt. Wenn alle zehn gleichzeitig gestartet würden, müssten die gemeinsamen Systeme für gleichzeitige Spitzen ausgelegt werden: zehn Kondensatoren bei Volllast, zehn Entladevorgänge an einem Nachmittag, Rauchgasbehandlung getroffen von zehn Vorheizphasen gleichzeitig. Die funktionierende Anordnung staffelt die Starts, sodass die Last der Versorgungssysteme verteilt wird: die Kühlung einer Einheit überschneidet sich mit der Pyrolyse einer anderen, und Entladevorgänge - wenn Stahldraht und zurückgewonnenes kohlenstoffhaltiges Material herauskommen - verteilen sich über den Tag statt in eine Schicht zu häufen. Das ist der Unterschied zwischen der Auslegungskapazität auf dem Papier und dem nachhaltigen Durchsatz.

Beladung, Entladung und die tägliche Rotation des Materials

Da die Entladung ein physisches Ereignis und kein Prozesslesen ist, regelt der Zeitplan auch Arbeit und Handhabung. Jede Entladung erzeugt zurückgewonnenes kohlenstoffhaltiges Material und Stahldraht; bei gestaffeltem Timing entladen sich ein oder zwei Einheiten gleichzeitig, und die Handhabungsmannschaft, der Kühlbereich und die Zwischenlagerzone werden kontinuierlich statt in Unterbrechungen genutzt. Das Laden folgt der gleichen Logik: Reifen bewegen sich vom Lager zum Reaktormund im Rhythmus der Rotation.

Gemeinsame Versorgungs- und Emissionsbehandlung

Zehn Einheiten teilen sich die Versorgungsinfrastruktur der Anlage, und der Behandlungstrakt wurde darauf ausgelegt. Rauchgas passiert einen Sprühturm zur alkalischen Neutralisation und einen Adsorptionsturm zur Entschwefelung und Staubentfernung - ausgelegt, um die lokalen Emissionsanforderungen unter ordnungsgemäßen Betriebsbedingungen zu erfüllen. Die Prozessseite arbeitet unter Mikronegativdruck, um Gase im System zu halten. Nicht kondensierbare Gase aus der Pyrolyse können in das Heizungssystem zurückgeführt werden, sofern das installierte Design und die Betriebsbedingungen dies zulassen; die Details hängen von der installierten Konfiguration ab.

Produktströme, Lagerung und lokale Abnehmer

Die Hauptströme, die zurückgewonnen werden, sind Pyrolyseöl (ein Brennöl), zurückgewonnenes kohlenstoffhaltiges Material und Stahldraht. In einer Stahl-Industrie-Region passt die Drahtfraktion in die etablierten lokalen Schrottkanäle, obwohl der Verkauf von den lokalen Marktbedingungen und Tests abhängt. Das zurückgewonnene kohlenstoffhaltige Material muss vor einer kommerziellen Bewertung weiterverarbeitet und getestet werden, und die Ölausbeuten sind nicht fest: Sie hängen vom Reifentyp, dem Zustand der Charge und den Betriebsparametern ab und bedürfen der Prüfung statt Annahme.

Foto 1

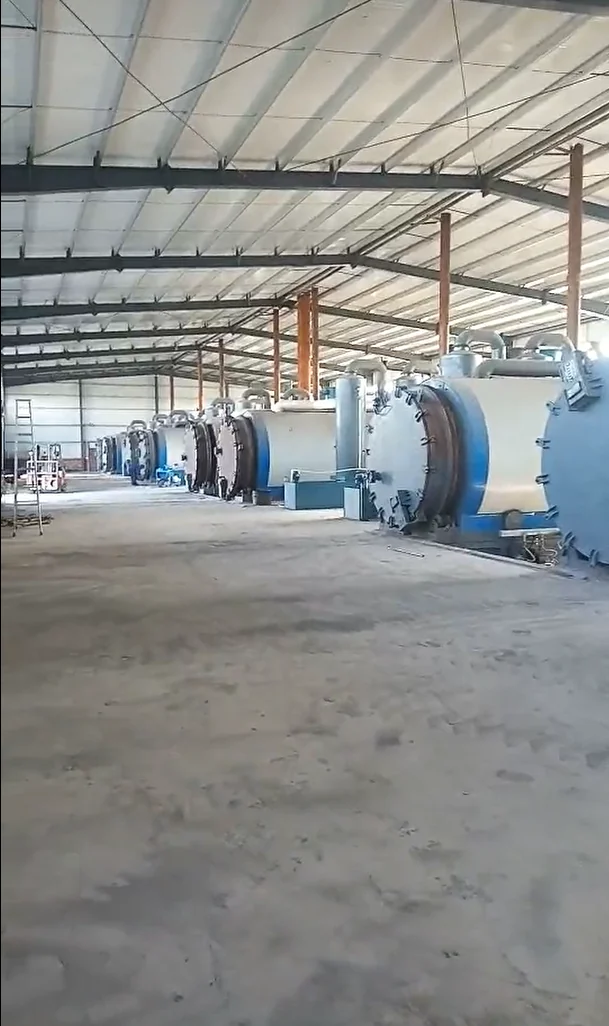

Gesamtansicht der zehn Einheiten umfassenden Chargen-Pyrolyseanlage in Baotou, Innere Mongolei, mit der Reaktorenlinie und den geteilten Prozessbereichen hinter dem Arbeitsplan. Foto aufgenommen während der Installation und Inbetriebnahme in 2019.

Foto 2

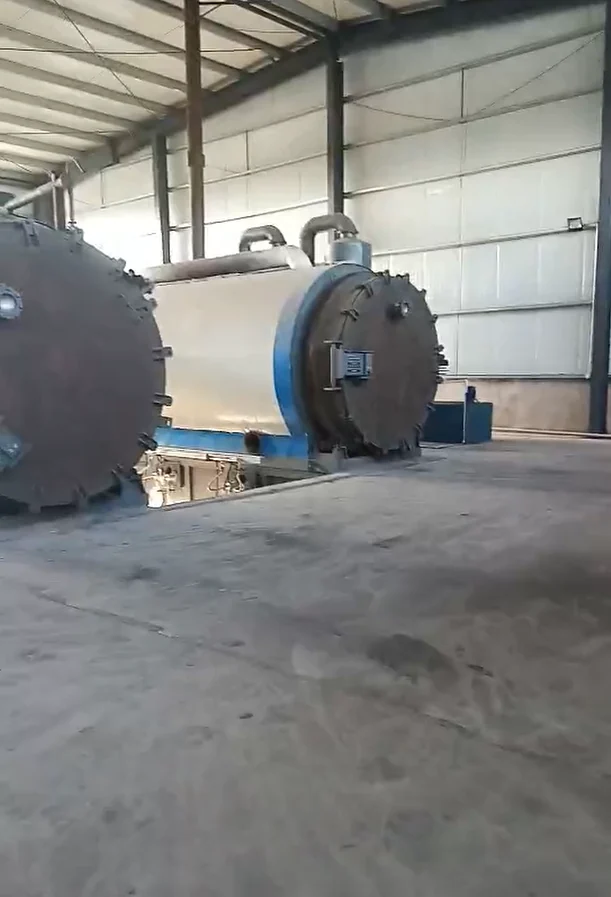

Prozessdetail einer Chargen-Einheit auf dem Baotou-Gelände - Reaktor, Heiz- und Kondensationsanordnung - hinter der Mehrfach-Einheiten-Rotation. Foto aufgenommen während der Installation und Inbetriebnahme in 2019.

Projektspezifikationen

Was das Projekt demonstriert

Der Baotou-Fall zeigt, dass Jinpengs große Chargen-Konfigurationen als Betriebssysteme geliefert werden, nicht als Sammlung von Reaktoren: Der Zehn-Einheiten-Maßstab wurde an ein dichtes industrielles Rohstoffaufkommen angepasst, und die Produktionslogik ist ein gestaffelter Zeitplan, der Beladung, Pyrolyse, Abkühlung, Entladung und Versorgungsbelastung über den Tag verteilt. Für Kunden, die einen ähnlichen Standort in Betracht ziehen, sind drei Überprüfungen wichtig: ob das lokale Aufkommen die kombinierte Auslegungsleistung in Menge und Rhythmus tragen kann; ob Lagerung, Entladungshandhabung und Versorgungsanlagen für eine verteilte statt gleichzeitige Last dimensioniert sind; und ob der Betrieb von Anfang an als Rotation geplant ist. Prüfer sollten den Zeitplan beobachten - Start-Phasen, Verteilung der Entladeereignisse, Ausgleich der gemeinsamen Systeme - denn genau dort wird eine Zehn-Einheiten-Anlage erfolgreich oder problematisch.

Über Jinpeng

Shangqiu Jinpeng Industrial Co., Ltd. entwirft und fertigt Chargen-, halbkontinuierliche und kontinuierliche Pyrolyseanlagen, Öldestillationssysteme und unterstützende Ausrüstung für Altreifen, Kunststoffabfälle, Ölschlamm, gummibasierte Materialien und andere geeignete kohlenstoffreiche Rohstoffe. Die Projektkonfiguration wird um Materialeigenschaften, Produktionsziele, Standortbedingungen und geltende lokale Anforderungen entwickelt. Für Projektbesprechungen besuchen Sie www.pyrolysis-machine.com.

Haftungsausschluss

Dieses Retrospektive beschreibt die dokumentierte Projektkonfiguration aus der ursprünglichen Liefer- und Inbetriebnahmephase. Alle Kapazitäten sind Konstruktionswerte; der tatsächliche Durchsatz hängt vom Zustand des Rohmaterials, den Betriebsparametern und dem Standortmanagement ab. Ausbeuten und Produkteigenschaften - einschließlich der Qualität des Pyrolyseöls, des zurückgewonnenen kohlenstoffhaltigen Materials und des Stahldrahts - sind nicht garantiert und sollten durch Tests bestätigt werden. Energie- und Emissionsleistung hängen von den Nebensystemen und den tatsächlichen Betriebsbedingungen ab, und das endgültige Design muss den geltenden lokalen Vorschriften entsprechen.

Archivhinweis: „Dieses Retrospektive basiert auf den Projektunterlagen und Fotografien von Jinpeng aus der ursprünglichen Liefer- und Inbetriebnahmezeit. Es beschreibt die dokumentierte Projektkonfiguration und stellt keine Überprüfung des aktuellen Betriebsstatus der Anlage dar.“
