Aus dem Jinpeng-Projektarchiv: 2 × 12 TPD Chargen-Altreifen-Pyrolyse in Yulin, Guangxi (2019), ausgelegt für ein warmes, feuchtes Klima

Projektdetails

Projektstandort

Yulin, Autonome Region Guangxi Zhuang, Südchina

Konfiguration

Zwei XY-8-P/PB chargenbasierte horizontale Rotationspyrolyseeinheiten,12TPD-Kapazitätsdesign jeweils

Kombinierte Nennkapazität

24 TPD (2 × 12 TPD, Chargen-Betrieb)

Rohstoffe

Altreifen (ganz oder zerschnitten, chargenweise geladen)

Projektjahr

2019

Ursprünglicher Projektstatus

Geliefert und in Betrieb genommen in 2019. Installationsanleitung und Bedienerschulung waren Teil des Lieferumfangs.

Aktueller Betriebsstatus

Nicht unabhängig überprüft.

Lieferant

ShangqiuJinpeng Industrial Co., Ltd. (PYROJIN)

Das Klima ist Teil der Konfiguration

Die meisten Beschreibungen einer Pyrolyseanlage für Altreifen beginnen beim Reaktortrommel. In einem subtropischen Klima wie dem von Yulin befindet sich die anspruchsvollere Technik außerhalb davon: im Kondensator, der einen heißen Dampfstrom gegen Kühlwasser verflüssigen muss, das selbst warm ist, und in den Lagerbereichen, die heiße, poröse Feststoffe vor Luft schützen müssen, die selten trocken ist. Die Zwei-Einheiten-Chargenanlage, die Herrn Liang in Yulin geliefert wurde, im2019ist ein archiviertes Beispiel für diese klimatisch gesteuerte Logik - bescheidene Größe und eine Konfiguration, die auf die Jahreszeiten ausgelegt ist, statt gegen sie.

Projekt Hintergrund & Konfigurationslogik

Yulin liegt im Südosten von Guangxi, in einer subtropischen Monsunzone: heiße, feuchte Sommer, hohe relative Luftfeuchtigkeit über weite Teile des Jahres und kurze, milde Winter. Für eine Reifenpyrolyseanlage lassen sich die praktischen Folgen leicht benennen und schwer ignorieren: Kühlwasser in der warmen Jahreszeit ist warm, die Außenluft enthält viel Feuchtigkeit, und jedes unbedeckt gelassene Material nimmt schnell Wasser auf. Der Fahrzeug- und Landmaschinenbestand der Region erzeugt einen stetigen Strom von Altreifen, was einer Zwei-Einheiten-Chargenanlage einen realistischen Einzugsbereich verschafft - genug Rohmaterial, um zwei12TPD-Reaktoren besetzt, ohne ein großes Sammelnetz zu verlangen.

Die Konfiguration wurde für diese Umgebung entwickelt. Zwei Chargen-Einheiten ergeben eine kombinierte Auslegungsleistung von 24TPD, ein bewusstes Gleichgewicht in diesem Maßstab: genug Durchsatz, um die Standortentwicklung und ein kleines Betriebsteam zu rechtfertigen, klein genug, damit die Aufnahme von Rohmaterial und der Versand von Produkten handhabbar bleiben, und so strukturiert, dass zusätzliche Linien dem gleichen Muster folgen könnten, wenn das Einzugsgebiet wächst. Da Chargenanlagen ganze oder zerkleinerte Reifen direkt laden, vermeidet der Standort den zur kontinuierlichen Produktion gehörenden Schritt der Krummerzeugung - einfachere Aufnahme, im Gleichgewicht mit einem definierten Chargenzyklus. Die sich daraus ergebenden Designfragen - Kondensation in der warmen Saison, Feuchtelast und Lagerdisziplin - sind der Kern der Konfiguration dieses Projekts.

Kerntechnologie & Produktionsanalyse

Kondensation in der Warmen Jahreszeit: Dimensionierung gegen ein warmes Kühlmittel

Die Rückgewinnung von Pyrolyseöl hängt von dem Temperaturunterschied zwischen dem heißen Dampfstrom des Reaktors und dem Kühlmedium ab, und dieser Unterschied verringert sich in einem warmen Klima. In einem subtropischen Sommer kann Kühlwasser, das aus Brunnen oder lokalen Quellen entnommen wird, mehr als zehn Grad über seinem Winterwert liegen, während Verdunstungskühltürme durch die Feuchttemperatur der feuchten Luft begrenzt sind. Die Konstruktionslogik besteht darin, die Wärmeübertragungsfläche des Kondensators und den Kühlwasserfluss auf die Temperatur des Kühlmittels in der Warmen Jahreszeit auszulegen und nicht auf einen Jahresdurchschnitt; der Spielraum am heißen Ende des Jahres sorgt dafür, dass der Dampf kondensiert. Unterkondensierter Dampf verschwindet nicht - er gelangt in die Gashandlingsleitung und erschwert alles stromabwärts.

Feuchtigkeit im Dampfstrom: Wasser als Konstruktionsgrundlage

Im Freien gelagerte Reifen in einem feuchten Klima bringen Oberflächenfeuchtigkeit in den Reaktor. Im Chargen-Zyklus verdampft dieses Wasser während der Erwärmung und gelangt als Dampf in den Pyrolysestream, kondensiert später als separate Wasserphase, die vom Öl getrennt werden muss. Die Wasser-Öl-Trennung und die Handhabung des separierten Wassers sind daher routinemäßige Teile des Layouts für warmes Klima - nicht eine nachträgliche Überlegung, sondern eine Gestaltungsvorgabe, die durch die Feuchtigkeitshistorie des Rohmaterials bestimmt wird. Der nicht kondensierbare Gasstrom, der ggf. zum Heizungssystem zurückgeführt werden kann, sofern die installierten Design- und Betriebsbedingungen dies zulassen, trägt einen Teil derselben Feuchtigkeit; Absperr- und Absetzvorrichtungen in der Gasleitung gehören derselben Logik an.

Produktlagerung unter Hitze und Feuchtigkeit

Die drei zurückgewonnenen Ströme reagieren unterschiedlich auf einen warmen, feuchten Standort. Pyrolyseöl bleibt bei warmem Wetter flüssig, was den Transfer erleichtert, aber ein Lagerbehälter, der nachts abkühlt, zieht feuchte Luft an, und diese Luft kann Wasser in das Öl kondensieren; Belüftung, Trocknung und routinemäßiges Wasserabziehen sind die Antworten auf der Lagerseite. Das zurückgewonnene kohlenstoffhaltige Material verlässt den Reaktor heiß und ist porös: in feuchter Luft nimmt es schnell Feuchtigkeit auf, und warme, aufgestapelte Feststoffe oxidieren langsam, daher besteht die Konstruktionslogik darin, es vor der Lagerung abzukühlen und abgedeckt zu halten. Stahlseile rosten schnell in feuchter Luft, und die Abdeckung während der Lagerung schützt ihren Wert als zurückgewonnene Schrottstrom.

Zwei-Einheiten-Planung bei warmem Wetter

Der Chargen-Zyklus - Beladen, Vorheizen, Pyrolyse, Abkühlen, Entladen - läuft ungefähr 22 bis 24 Stunden, und die Abkühlphase ist der klimasensible Teil: bei 30 °C Umgebungstemperatur gibt ein heißer Reaktor Wärme viel langsamer ab, als er es in einem nördlichen Winter tun würde. Zwei Einheiten machen den Zeitplan zu einer Ressource. Während ein Reaktor in der heißen Pyrolysephase ist, kann der andere abkühlen, entladen werden oder wieder beladen werden; gestaffelte Zyklen verteilen den Bedarf an Kühlwasser, Gas und Arbeitskraft über den Tag, wodurch die Versorgungsspitzen flacher ausfallen, als sie bei einem einzelnen großen Reaktor wären. Dies ist die Planungslogik, die eine Zwei-Einheiten-Batchanlage mit einem kleinen Team handhabbar macht.

Abgasbehandlung in feuchter Luft

Die Anlage umfasst eine Abgasbehandlungskette - Sprühturm gefolgt von Absorptionsturm - die darauf ausgelegt ist, die geltenden örtlichen Emissionsanforderungen unter ordnungsgemäßen Betriebsbedingungen zu erfüllen. In einem feuchten Klima verändert warmes, feuchtigkeitsbeladenes Abgas die Art und Weise, wie solche Systeme betrieben und gewartet werden, ein Punkt, den ein Standort in einem warmen Klima in seine Routine einbeziehen muss.

Foto 1

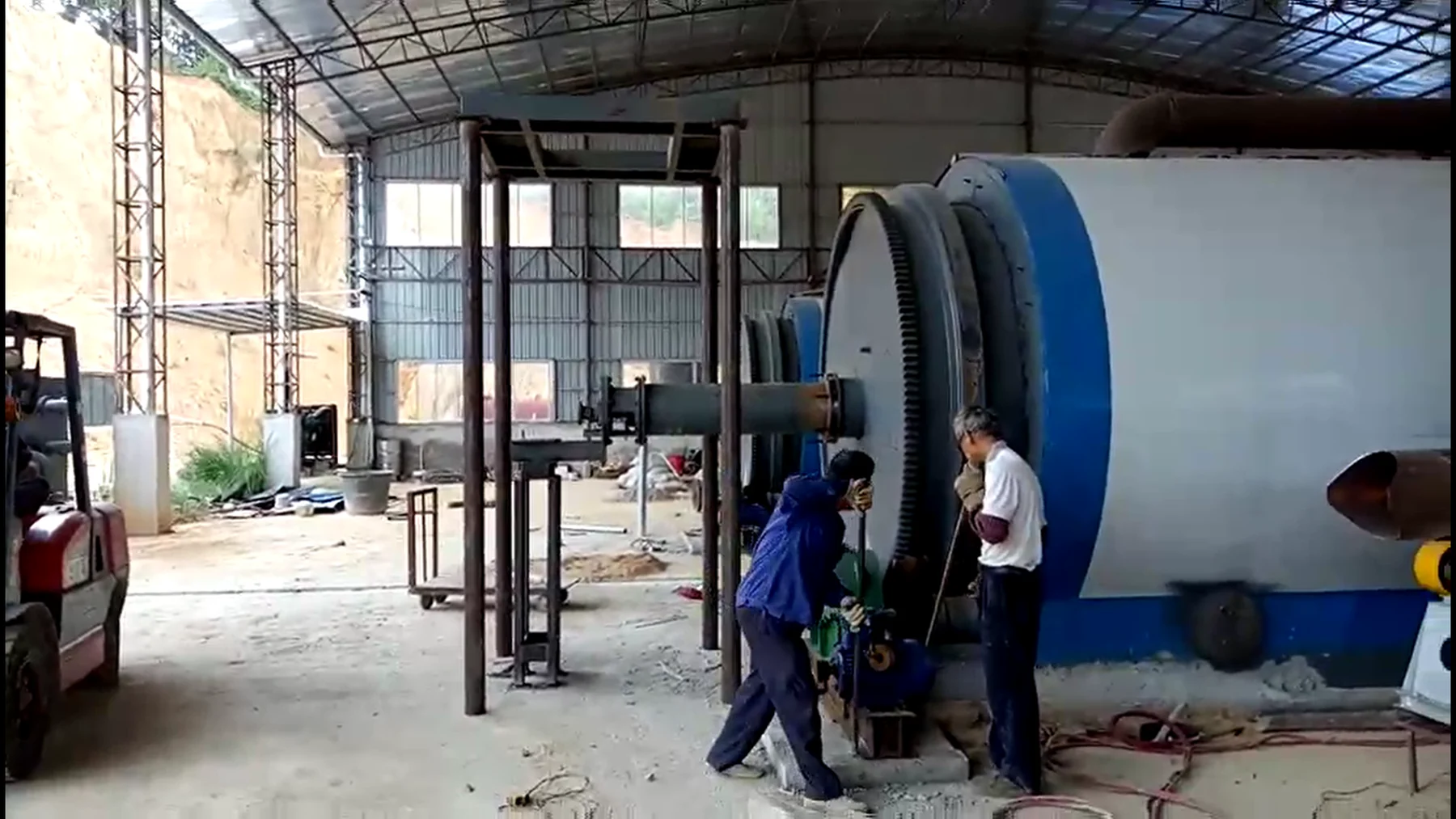

Gesamtansicht der Zweieinheiten-Chargen-Müllreifen-Pyrolyseanlage in Yulin, Guangxi, die beide 12 TPD Reaktoren und den gemeinsamen Versorgungsbereich zeigt. Foto während der Installation und Inbetriebnahme in 2019.

Foto 2

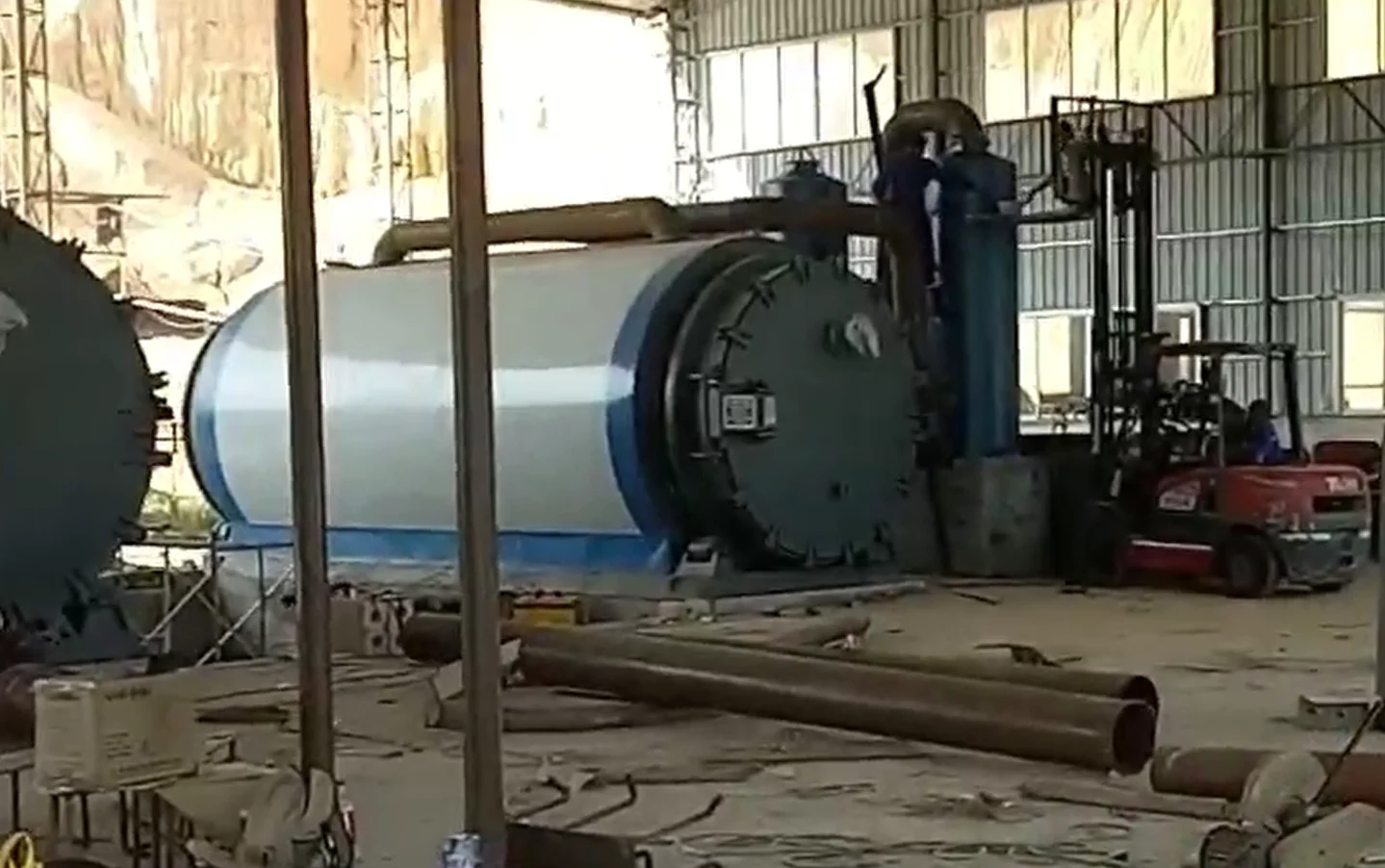

Prozessdetail des Bereichs zur Kondensation von Dampf und Produktsammlung in der Yulin-Anlage. Foto während der Installation und Inbetriebnahme in 2019.

Projektspezifikationen

Was das Projekt demonstriert

Dieses Archivprojekt zeigt, dass eine bescheidene Zwei-Einheiten-Anlage so konfiguriert werden kann, dass sie auf ein warmes, feuchtes Klima ausgelegt ist, anstatt nur in einem solchen Standort zu stehen. Die nachgewiesene Fähigkeit beruht auf Designurteil: Kondensator- und Kühlwassermargen für Kühlmitteltemperaturen in der warmen Jahreszeit, Feuchtigkeitsmanagement durch die Dampf- und Gasleitungen und Lagendisziplin für Öl, Feststoffe und Stahl bei ganzjähriger Feuchtigkeit. Für Kunden in tropischen und subtropischen Regionen ist der Referenzwert unmittelbar: dasselbe24TPD-Chargenmaßstab, dasselbe Reifen-Rohmaterial und dieselben klimaabhängigen Fragen dies2019Die Yulin-Konfiguration wurde behandelt. Bewerter, die Konfigurationen vergleichen, sollten auf die Zahlen der Warmjahreszeit achten: Kühlwassertemperatur des heißesten Monats, erreichbare Annäherung des Kühlturms und ob die Lagerung des zurückgewonnenen kohlenstoffhaltigen Materials abgedeckt und trocken ist. Diese Details unterscheiden eine Konfiguration für warme Klimazonen eher als die Reaktortrommel von einer generischen Konfiguration.
